Yleensä keittiökaappien ja tiskialtaan välinen korkeus on 560-600mm.

TEKNISET ERITYISVAATIMUKSET, JOS SINULLA ON PISTORASIOITA

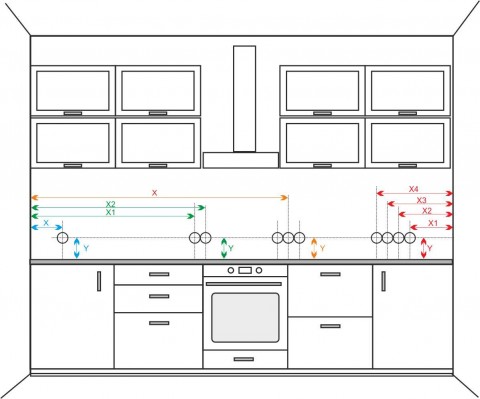

Siinä tapauksessa, että sinulla on aukkoja pistorasioille tai muihin tarkoituksiin, mittaukset tulee ottaa reiän keskeltä lasin reunaan.

• Yksi pistoke: etäisyys reiän X keskiosasta lasin Y reunaan
• Kaksoispistoke: etäisyys kunkin reiän X1, X2 keskeltä lasin Y reunaan
• Kolmoispistoke: etäisyys keskimmäisen reiän X keskustasta lasin Y reunoihin
• Nelisuuntainen ulostulo: etäisyys jokaisen reiän X1, X2, X3, X4 keskiöstä lasin Y reunaan

ROISKELASIN VALMISTUSRAJOITUKSET (TEMPEROITU LASI, 6MM)

• Yhden lasin enimmäiskoko on 3600 × 750 mm
• Aukon pienin halkaisija seinäpaneelissa on 8 mm
• Vähimmäisetäisyys lasin reunasta reiän reunaan on 38 mm

SUURIMMAT RAJOITUKSET MITTAUSTEN OTOSSA JA KULMAKIINNITYKSESSÄ

Laskettaessa tuotteen pituutta ja korkeutta sinun tulisi käyttää seinän nettomittoja. Esimerkiksi jos alaosan reunan pituus on 2505 mm ja yläreunan 2502 mm., niin tässä tapauksessa käytät 2502 mm: n pituutta.

Jotta lasilevyt sopisivat haluttuun aukkoon, lasin käsittelyn mittausvaihtelun ja teknisten toleranssien mukaisesti, seuraavat mittavarat on vähennettävä pinnan (seinän) lineaarisista ulottuvuuksista:

• Lasi, jonka pituus on enintään 1 metri –pituus = M – 1 mm
• Lasi, joka pituus on enintään 2 metriä – pituus = M – 2 mm
• Lasi, joka pituus on enintään 3 metriä – pituus = M – 3 mm
• Yli 3 metrin pituiset lasit – pituus = M – 5 mm
• Korkeuserotus – K – 2 mm

Jos kyseessä on kulmakeittiö, lyhyt lasi asennetaan pitkän päälle (lyhyen lasin pää työnnetään pitkän lasin pinnalle). Laskettaessa paneeleiden pituutta on otettava huomioon kulmaliitos:

-6 mm yhden paneelin pituudesta.

STANDARDIMME

• Pistokeaukon halkaisija on 72 mm
• Pulttien reiän halkaisija on 8 mm, reiän keskipisteestä 50 mm
